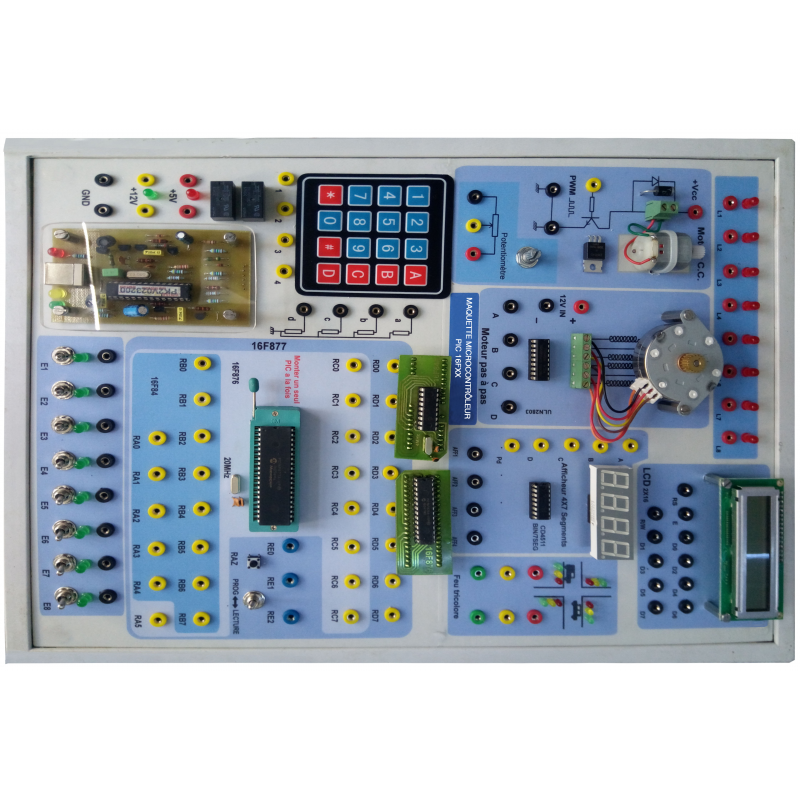

Maquette Microcontrôleur 16FXXX (DIP 18/28/40)

TP correspondants

Programmer graphiquement ou langage évolue un microcontrôleur.

Etude et câblage des microcontrôleurs PIC16F84 /628/88/876/877

Implanter une application sur maquette

Caractéristiques

-     Module des PIC famille 16FXXX (DIP18/28/40)

-     Programmateur Pickit 2

-     8 interrupteurs

-     8 sorties LED

-     Clavier matricielle 4 x 4

-     Deux afficheurs 7 segments avec multiplexage.

-     Module hacheur Série pou M.C.C

-     Afficheur LCD 16X2

-     Module de commande moteur pas à pas

-     Une alimentation symétrique interne DC 5V - 12V.

Niveau scolaire

  Lycée et université.
